Автоматическое включение вентилятора в санузле.
Предлагаемое устройство предназначено для автоматического включения и выключения вытяжного вентилятора, установленного в вентиляционном канале санузла. Суть работы в том, что устройство реагирует на свет осветительной лампы, которую включают, когда находятся в санузле. Включение вентилятора происходит сразу, а вот выключение - с двухминутной задержкой.

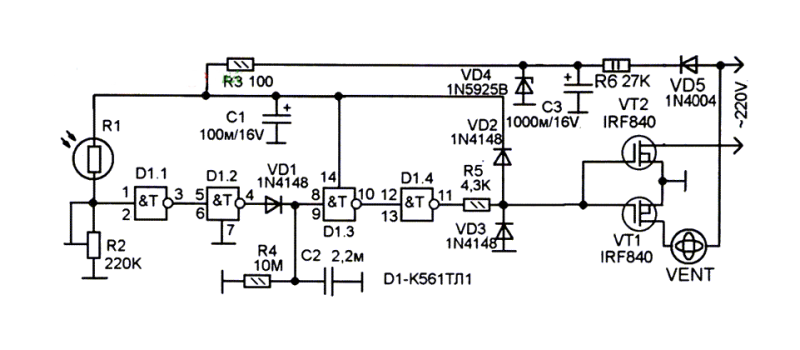

Принципиальная схема
Световым датчиком служит фоторезистор R1. Тип и номинал данного фоторезистора не известны, так как маркировка на его корпусе
отсутствует.
Эксперименты показали, что при обычном дневном свете его сопротивление единицы - десятки килоом, а если его накрыть ладонью
сопротивление увеличивается до нескольких сотен килоом.
Фоторезистор R1, вместе с резистором R2 образует делитель напряжения. Резистором R2 устанавливают такое соотношение сопротивлений,
чтобы при включении освещении на выходе элемента D1.2 была логическая единица, а когда свет выключен - ноль. Если все настроено, то при
включении света в санузле, на D1.1 выходной уровень - 0, а на D1.2 - 1.
В исходном состоянии, когда в санузле темно, конденсатор С2 разряжен через резистор R4. Следовательно,
на входах D1.3 - 0, и на выходе D1.4 тоже 0. Транзисторы VT1 и VT2 закрыты и вентилятор VENT не работает.
При включении освещения в санузле, на выходах D1.1 устанавливается 0, а на D1.2 - 1, которая через диод VD1 заряжает конденсатор
С2 до напряжения логической единицы.
На D1.3 устанавливается выходное напряжение низкого логического уровня, а на D1.4 - высокого уровня. Это напряжение поступает на затворы
высоковольтных мощных полевых транзисторов VT1 и VT2 через резистор R5, ограничивающий ток заряда емкости их затворов. Транзисторы
открывается и включают вытяжной вентилятор VENT.
Диоды VD2 и VD3 служат для разряда емкости затвора полевого транзистора при его переключении. При выключении света в санузле, на D1.1
устанавливается выходная единица.
На D1.2 входной уровень - ноль, диод VD1 закрывается, и конденсатор С2 начинает медленно разряжаться через сопротивление резистора R4.
Разрядка до логического нуля занимает около двух минут.
И все это время вентилятор продолжает работать, несмотря на то, что освещение уже выключено. В конце концов, напряжение на С2 достигает
величины логического нуля. На D1.3 устанавливается высокий входной уровень, а у D1.4 - низкий входной логический уровень.
Это напряжение поступает на затворы высоковольтных мощных полевых VT1 и VT2 через R5, ограничивающий ток заряда
емкости их затворов. Транзисторы закрывается и выключают вытяжной вентилятор VENT.
Детали
В вытяжке используется вентилятор марки «Vents». У него рабочий диаметр 10 см, и он сделан в виде единого блока с решеткой
вентиляционного канала. Мощность электродвигателя этого вентилятора всего 14 W, поэтому никаких радиаторов для транзисторов VT1 и VT2 не
требуется.
Источник питания схемы датчика выполнен на параметрическом стабилизаторе R6-VD5-VD4 и сглаживающим конденсаторе C3.
Питание на микросхему поступает через цепь R3-C1.
Микросхему К561ТЛ1 можно заменить на CD4093 или другой аналог.
Стабилитрон 1N5925B можно заменить любым стабилитроном на 10-12V с
током стабилизации не ниже 50 mA.
Диод 1N4004 можно заменить на КД209, а 1N4148-H3 КД521, КД522.
Налаживание
Налаживание заключается в настройке чувствительности светового датчика, и в оптимальном выборе места его расположения. Чувствительность настраивают изменением сопротивления подстроечного резистора R2. так чтобы в темном санузле вентилятор не включался, но включался при включении света. На последнем этапе можно настроить желаемое время задержки выключения вентилятора подбором сопротивления R4 или емкости С2.
Кузянский Л.
РК 04/2020.
