Как сделать внешнюю подсветку клавиатуры ноутбука.
В практике радиолюбителей часто возникает необходимость работы с ноутбуком при внешнем недостаточном освешении, что особенно
неприятно, если клавиатура имеет черный цвет.
Ниже предлагается внешнее устройство подсветки клавиатуры на ноутбуке, который можно изготовить за один вечер.
В настоящее время на радиорынках и в магазинах предлагается некоторый выбор устройств подсветки клавиатуры ноутбука, которые выполнены с
использованием одного, двух и даже шести светодиодов белого свечения. В торговой сети имеется и вариант с
использованием люминесцентной лампы.
Стоимость подобных подсветок в г. Москве колеблется от 130 до 300 рублей в светодиодном исполнении и до 600-700 рублей - с
люминесцентной лампой. Имея возможность апробирования этих устройств, могу констатировать их крайне низкую эффективность при достаточно
высокой стоимости.
В то же время радиолюбитель может изготовить подсветку клавиатуры ноутбука из недорогих и недефицитных материалов, практически всегда
имеющихся в его распоряжении.

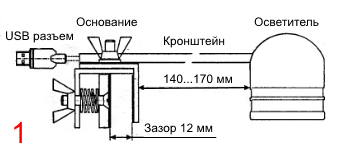

Конструкция подсветки клавиатуры приведена на рис.1
Устройство состоит из осветителя, кронштейна и основания. Для соединения с источником питания используется 2-х проводной кабель с USB
разъемом на конце.
Подсветка клавиатуры крепится на дисплее ноутбука при помощи основания, снабженного упором и пружиной. Для закрепления на дисплее пружина
освобождается при помощи гайки.
Для изготовления данного устройства необходимо:
- 2 алюминиевых уголка 25х25 длиной 30 мм;
- 2 диска (диаметром 30 мм) из фольгированного стеклотекстолита толщиной 1 мм;
- 3 винтика М1,6х4 мм с конусной головкой;
- 4 винтика М1,6х8 с полукруглой головкой;
- 6 винтов М1,6х4 мм, по одному винту М4х14 и М4х20 мм;
- 6 гаек М1,6 и 2 гайки М4 типа "барашек";
- одна пружина диаметром 10 мм из проволоки диаметром 1 мм.
- Пробка от бутылки минеральной воды;
- половина пенала для игрушки, размещаемого внутри шоколадного яйца "Киндер - сюрприз";
- 2 джампера (перемычки);
- один светодиод и полиэтиленовая трубка диаметром 5,4 мм (толщина стенки 0,7) длиной 170...180 мм.
Верхний и нижний уголки скрепляются винтиками 11 (М1,6х4). Затем изнутри вворачивается винт 9 (М4х14). После чего на него
устанавливаются шайба 7 и хомутик 13.
Далее, в упор 1 вворачивается винт 3 (М4х20) и надевается пружина 2. Затем, винт с упором устанавливается в нижний уголок 5 и
наворачивается гайка 4.
Чтобы избежать повреждения корпуса ноутбука, на части основания, соприкасающиеся с дисплеем, клеем "Момент" или "Секунда"
приклеиваются тонкие кожаные накладки 10.

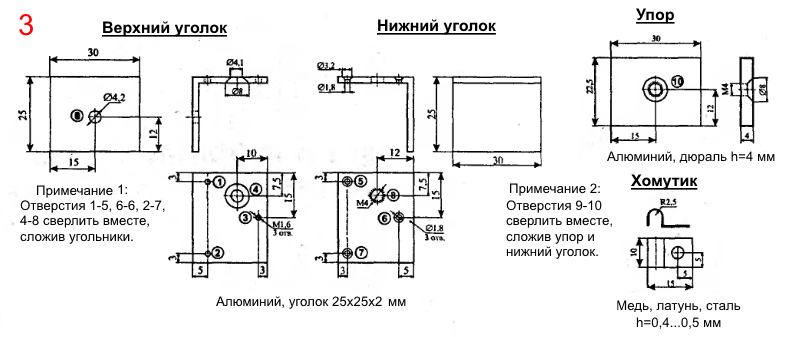

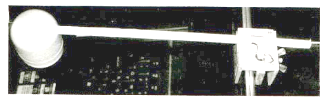

Габаритные чертежи основания подсветки показаны на рис.3, а его внешний вид в сборе - на фото.4

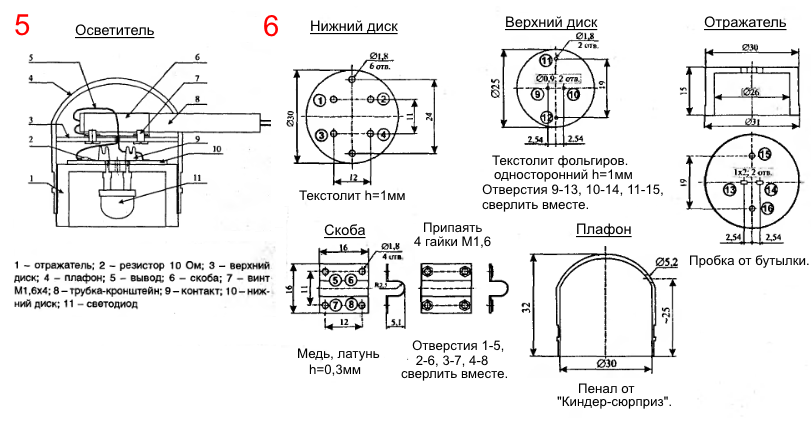

Габаритные чертежи остальных деталей осветителя приведены на рис.6.
В качестве корпуса-плафона (4) осветителя клавиатуры использована половинка пенала "Киндер - сюрприза", а в качестве заготовки для изготовления
отражателя (1) используется пробка от бутылки из-под минеральной воды, желательно белого или желтого цвета. В осветителе применен
импортный сверхяркий широкоугольный кристальный светодиод белого свечения, диаметром 8 мм, с рабочим током 100 мА, углом излучения
более 120 градусов, Е = 25лм.
Порядок сборки осветителя (см. рис.5)
На нижнем диске 10 над отверстиями (9 и 10) напаиваются два контакта, извлеченные из джемперов, и резистор 10 Ом (0,1 Вт) (фото.7).
После чего нижний диск при помощи двух винтиков М1.6х4 и двух гаек закрепляется на отражателе 1.
В плафон 4 свободно вставляется верхний диск 3, на котором предварительно закрепляется скоба 7 винтиками М1,6х7.
В трубку - кронштейн 8 продевается 2-х проводной кабель необходимой длины. Провода, с некоторый запасом, пропускаются в свободные
отверстия верхнего диска 3 и подпаиваются к металлизированным контактам "+" и "-" на нижнем диске. На другом конце кабеля распаивается
вилка USB-разъема.
Электрическая схема подсветки приведена на сх.8.
Затем трубка 8 вставляется в отверстие плафона и закладывается под скобу 7. После чего винты скобы заворачиваются и закрепляют трубку.
Выводы светодиода 11 укорачиваются до длины в 1 см. Предварительно маркером помечают их полярность. Плюсовым - служит длинный вывод.
Светодиод вставляется в гибкие контакты через отверстия (9 и 10), что допускает его замену без пайки, и , с некоторым усилием, помещают
отражатель 1 в плафон 4 и сборка закончена.
Далее свободный конец трубки кронштейна при помощи хомутика закрепляют на основании. Длина трубки, при 15" диагонали ноутбуковского дисплея,

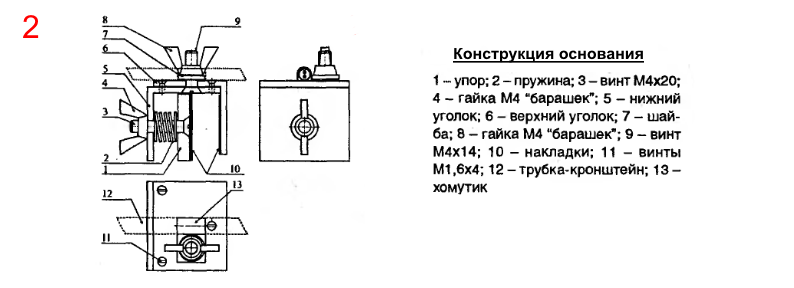

составляет порядка 170 мм, и может регулироваться при помощи хомутика 12 и гайки 8 (см. рис.2).

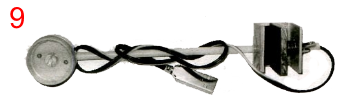

Внешний вид подсветки клавиатуры показан на фото. 9.
Вес устройства не превышает 50 г.
Подсветка может подключаться непосредственно к USB-порту ноутбука, который допускает нагрузку до 100 мА.
Чтобы не нагружать компьютер, для питания подсветки клавиатуры можно использовать любой сетевой адаптер со стабилизированным напряжением 5 В.
Можно также использовать подходящее зарядное от мобильного телефона, на выходе которого необходимо установить ИС
стабилизатора напряжения, например, 78L05. При этом микросхема стабилизатора может быть установлена на плате с USB-разъемом.
Величину резистора R1 в схеме необходимо подобрать по рабочему светодиодному току.
При отсутствии использованного в данном варианте подсветки светодиода, возможно использовать другие - сверхяркие, широкоугольные, белые
иных типов и размеров, с расстоянием между выводами 5,08 мм.
М.Барановчиков
Радиомир 2020/04, 05
