Блок управления кухонной вытяжкой.
Во многих домах жители пользуются кухонными вытяжками. Их устанавливают над газовыми или электрическими плитами для устранения
запахов, загазованности и уменьшения влажности помещений во время приготовления пищи. Но довольно часто эффективность домовых вытяжек
используется не полностью, в основном из-за несвоевременного включения и выключения.

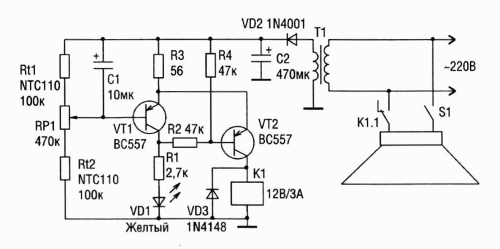

Д. Кнуш (Польша) разработал устройство, предназначенное для автоматического управления работой кухонной вытяжки. На рисунке показана
схема блока управления двигателя вытяжки. В качестве датчиков температуры используются терморезисторы. Первый из них Rt1 размещают под
кухонной вытяжкой или над кухонной плитой. Его задание - выявление включения конфорок кухонной плиты, связанное с началом или окончанием
приготовления пищи.
Второй датчик Rt2 располагают на некотором расстояниии от Rt1. Таким образом, если на обоих датчиках присутствует приблизительно
одинаковая температура, реле не срабатывает, и кухонная вытяжка не работает.
Схема блока управления построена на основе двухтранзисторного триггера Шмитта, выполненного на транзисторах VТ1, VТ2, и резисторах
R1...R4.
Хотя температура на обоих датчиках изменяется плавно, но, благодаря гистерезису, реле будет включаться и выключаться при двух разных
температурах. Эта разность будет тем меньше, чем будет меньше номинал резистора R3, с помощью которого можно изменять ширину
гистерезиса. Стандартная величина сопротивления резистора R3 составляет 56 Ом. Значительное уменьшение сопротивления будет приводить к
частому включению-выключению вытяжки. С другой стороны, значительное увеличение сопротивления приведет к невозможности запуску
устройства.
Тепловая датчиковая инерционность является причиной запоздалого управления кухонной вытяжкой. В результате этого вытяжка не включается
сразу после
зажигания конфорок или включения электроплиты, а с запаздыванием в несколько десятков секунд или минут. Выключение происходит спустя
несколько минут после окончания приготовления пищи, тем самым позволяя лучше удалить образовавшиеся газы и водный пар из
помещения.
Конденсатор С1 также способствует затягиванию процесса включения или выключения вытяжки и предотвращает возможные помехи на
датчиках.
Светодиод VD 1 выполняет двойную роль: светит ярко, когда блок управления находится в режиме ожидания (исполнительное реле выключено), и
светит слабым свечением во время работы вытяжки.
Требования к параметрам источника питания у блока управления не высоки. В связи с этим схема источника питания значительно упрощена.
Кроме маломощного трансформатора источник питания содержит выпрямительный диод VD2 (в роли однополупериодного выпрямителя) и
фильтрующий конденсатор С2. Напряжение на вторичной обмотке трансформатора должно быть достаточным для срабатывания реле (около 16
В).
Терморезистор Rt1 припаивают к двухжильному изолированному проводу (довольно тонкому) длиной более метра.
Настройку блока управления начинают с зажигания конфорок. Через несколько десятков секунд или минут, когда произойдет прогрев воздуха над
кухонной плитой, перемещают рычаг движка потенциометра так, чтобы кухонная вытяжка запустилась (при этом сетевой выключатель
вытяжки должен быть включен).
Во время настройки и тестирования конденсатор C1 можно не впаивать в схему, номиналы остальных элементов
устройства не критичны. Можно использовать терморезисторы меньшего сопротивления и соответственно увеличить емкость конденсатора
C1.
