Автоматическое включения ближнего света фар.
Сигналом к началу работы автоматического включения ближнего света фар служит изменение состояния индикатора недостаточного давления
масла

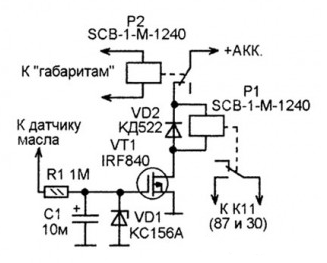

Пока двигатель не работает конденсатор С1 разряжен через R1 и замкнутые контакты датчика масла. После пуска двигателя они размыкаются и
С1 начинает заряжаться через R1. Примерно через 10 секунд транзистор VT1 открывается и реле Р1 включает только ближний свет фар
(габаритный свет не включается).
После выключения двигателя контактная группа датчика масла снова замыкается и начинается разрядка C1 через R1. Спустя через время,
примерно 10 секунд, фары выключаются.
Таким образом, фары ближнего света включаются и выключаются вместе с мотором, но с задержкой, примерно в 10 секунд. Величина задержки
включения- выключения фар зависит от параметров цепи R1-C1 и может быть изменена в любую сторону.
Контакты Р1 включены параллельно контактам 87 и 30 реле К11, расположенного в монтажном блоке автомобиля. Обмотка Р2 включена
параллельно цепи габаритных огней, и если освещение включено вручную, его контакты выключат эту схему. Реле могут быть такие же, как в
монтажном блоке автомобиля.
