Указатель поворотов велосипеда.

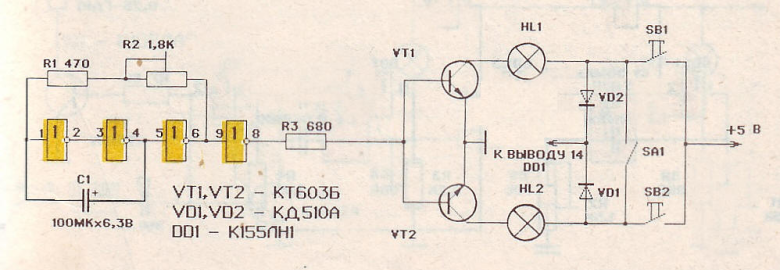

Указатель поворотов велосипеда, схема которого приведена на рисунке, будучи установленным на велосипед, повысит безопасность движения. Оно предназначено для управления указателями поворотов и сигналами аварийной остановки.
Схема генератора на элементах DD1.1—DD1.3 всем знакома и в пояснениях не нуждается. Поэтому рассмотрим работу указателя поворотов в
целом.
При нажатии одной из кнопок SB1, SB2 напряжение питания подается на один из каскадов усиления мощности на транзисторах VT1 или
VT2.Одновременно через соответствующий диод VD1 или VD2 питание поступает на интегральную схему DD1, и генератор начинает работать.
С выхода генератора сигнал с частотой около 1 Гц через резистор R3 поступает на базы VT1, VT2. С этой же частотой открывается
и тот транзистор, на который поступает питающее напряжение. В результате сигнальная лампа указателя поворотов (HL1 или HL2), включенная в
коллекторную цепь этого транзистора, вспыхивает с такой же частотой. Вторая лампа в это время не зажигается, так как соответствующий диод
включен в обратном направлении и препятствует прохождению тока на второй каскад усиления мощности.
Если нажать на одну из кнопок SB1 или SB2 при замкнутых контактах выключателя SA1, питание будет подано на оба каскада
усиления и начнут вспыхивать обе лампы указателей поворотов, сигнализируя об аварийной остановке.
Указатель эксплуатируется в довольно жестких условиях (температура, влажность, вибрации и т. п.), поэтому обратите особое внимание на
качество монтажа и защиту платы от внешних воздействий. Источником питания этого указателя могут служить две батареи А3336, соединенные
последовательно, или штатная динамо-машина на велосипеде, подключенная к нему через параметрический стабилизатор напряжения с
усилителем мощности.
Что касается применения в устройстве электронных элементов, то интегральную схему К155ЛН1 можно заменить на К155ЛА3, К155ЛН2,
К155ЛН3. Транзисторы – любые, средней мощности с проводимостью типа n-р-n. Сигнальные лампы работают в импульсном режиме, поэтому их
рабочее напряжение 2,5…5 Вольт.
Если вместо лампочек установить светодиоды то ток потребления устройства уменьшится в несколько раз и следовательно увеличиться срок
службы батарей.
