Датчики дождя для стеклоочистителей.

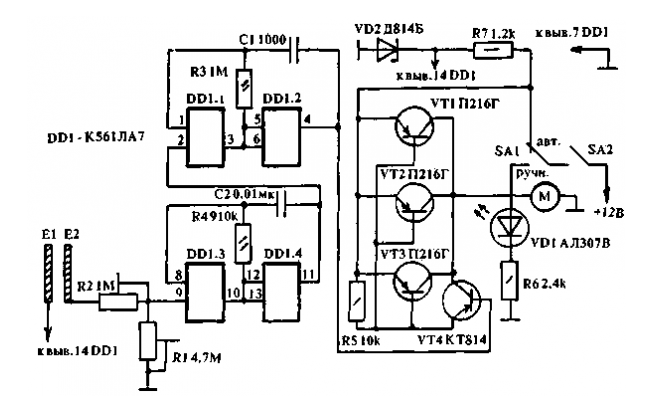

При попадании водяных капель на датчики дождя Е1 и Е2 изменяется сопротивление между пластинками, что приводит к запуску генератора,
собранного на микросхеме DD1. Сигнал с него поступает на транзисторный ключ, который управляет электродвигателем стеклоочистителей.
Частота движения стеклоочистителей зависит от влажности лобового стекла автомобиля, чем интенсивнее дождь, тем меньше сопротивление
между датчиками и больше частота импульсов, вырабатываемых генератором.
Датчиком служат две алюминиевые пластины из фольги, наклеенные на стекло таким образом, чтобы стеклоочистители вытирали между ними
воду. Резисторами R1 и R2 можно регулировать интенсивность работы стеклоочистителей. Размеры и расстояние между пластинами подбираются
экспериментально.
А.ХМЕЛЕВСКИЙ
