Чтобы галогеновые лампы служили дольше.
Известно, что холодная нить галогеновых ламп имеет сопротивление на порядок меньше, чем в разогретом состоянии. Ток в момент включения достигает десятков ампер, что, примерно, в 10 ≈ 15 раз превышает номинальное значение, чем и объясняется вероятный выход галогеновых ламп из строя.
Как показала эксплуатация галогеновых ламп в схеме предложенной в [1], помимо снижения яркости их свечения (т.е., по сути дела, сведения на нет главного достоинства галогенных ламп) есть и еще один недостаток: на регулирующем транзисторе рассеивается значительная мощность, что требует его установки на радиатор. Эти недостатки частично устранены в схеме предложенной в [2], но и тут есть свои неудобства:необходимо применять для переключения дальнего и ближнего света два дефицитных реле.
Предлагаемая схема не содержит дефицитных деталей и легко размещается в корпусах уже имеющихся в автомобиле реле, а, самое главное,
не требует вмешательства в электрическую схему автомобиля.

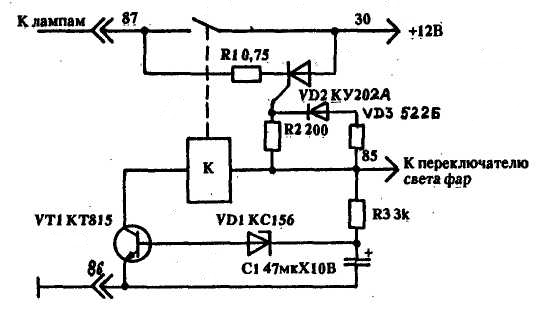

Предварительный разогрев галогеновых ламп осуществляется через сопротивление R1 и тиристор VD2. Цепь R4C1 с постоянной времени, равной
150 мс, определяет время задержки включения реле на время более 50 мс (время заряда конденсатора С1 до напряжения около 6 В), что вполне
достаточно для разогрева нитей ламп. При этом "удар" тока не превышает номинального значения для рабочего состояния галогеновых ламп.
Все детали, кроме тиристора VD2 и резистора R1, размещены в корпусе реле 1133747, применяемого в автомобилях ВА32105, 2107...2109.
-
Транзистор VT1 типа КТ815 можно применить с любой буквой.
-Стабилитрон типа КС 156 можно заменить на КС147.
-Конденсатор С1 ≈
типа К50-35.
Резьбовой вывод тиристора типа КУ201 (или КУ202 с любой буквой укорочён до 1 мм и припаян к наружной стороне релейной
крышки через просверленное отверстие. Сопротивление R1 изготавливают из нихромовой проволоки и размещают вокруг тиристора,
предварительно надев на него фторопластовую трубку.
Литература:
1. В.Банников.
"Чтобы лампы служили долго".
"За рулем", 6/91 г.
2. Клуб автолюбителей.
"Продлите жизнь лампам"
"За рулем", 1/92 г.
