Винил-корректор.

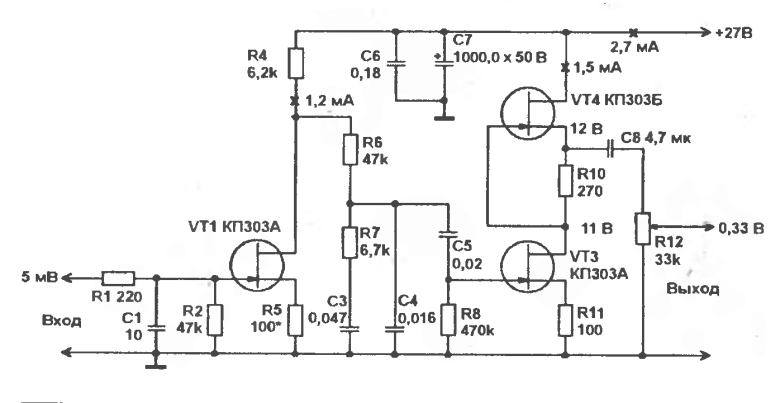

Винил-корректор на полевых транзисторах, построен по традиционной для ламповых конструкций схеме.
Первый каскад винил-корректора на VT1 с общим истоком имеет линейную АЧХ и нагружен на пассивную цепь RIАА-коррекции R6-R8C3-C5.
Второй каскад корректора на VТ2, VT3 с динамической нагрузкой (SRРР) обеспечивает требуемое усиление по напряжению и низкое выходное
сопротивление для исключения влияния нагрузки или межблочных кабелей на общую АЧХ.
Коэффициент усиления винил-корректора на частоте 1 кГц составляет 36 дБ; коэффициент гармоник при входном напряжении 10 мВ нам частоте
1 кГц не превышает 0,05%; уровень собственных шумов - 80 дБ.
