Шаблон для изгиба выводов радиодеталей.
Перед тем, как произвести монтаж деталей на плате, на их выводах делают изгиб на определенном расстоянии и нужным углом.
Обычно изгиб делают плоскогубцами, но лучше применить для этого шаблон.

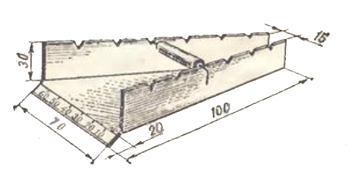

Изготавливают шаблон из металла толщиной 1,5-2 мм. Для этого подойдет сталь, дюралюминий.
По верху шаблона надфилем выпиливаем канавки на таком расстоянии, чтобы образовался ряд с определенным шагом, например 2,5мм, между согнутыми выводами.
Сбоку около каждой канавки на шаблоне наносим цифры, указывающие в миллиметрах соответствующий размер. На краю основания шаблона из миллиметровой бумаги
рисуем шкалу, чтобы измерять расстояние для изгиба между отверстиями для установки деталей в плате, а затем кладем деталь в прорези на шаблоне и делаем
изгиб выводов.
