Регулятор оборотов для электроинструментов.
При работе с электроинструментом (электродрелью, шлифовальным устройством и пр.) желательно иметь возможность плавно изменять его
обороты. Но простое уменьшение питающего напряжения приводит к снижению развиваемой электроинструментом мощности. В предлагаемой

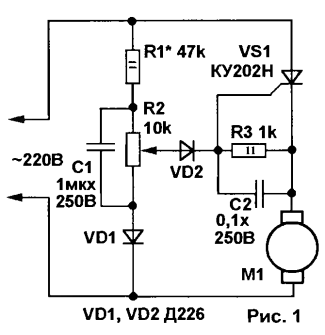

схеме (рис.1) используется регулирование с обратной связью по току двигателя, в результате чего при увеличении нагрузки соответственно
увеличивается и крутящий момент на валу.
Резистивно-емкостная цепочка R1-R2-С1 формирует регулируемое опорное напряжение, которое с движка R2 поступает в цепь управляющего электрода тиристора VS1 и компенсирует остаточную противо-ЭДС мотора М1. Если скорость вращения М1 падает из-за возрастания нагрузки, уменьшается и его противо-ЭДС. Благодаря этому в очередном полупериоде сети тиристор за счет опорного напряжения открывается раньше. Соответствующее повышение питания на моторе приводит к увеличению мощности на валу двигателя. При увеличении оборотов в случае снижения нагрузки описанный процесс происходит наоборот.
Настройка регулятора оборотов сводится практически к подбору сопротивления R1, чтобы при минимальных оборотах мотор
вращался ровно, без рывков, и, в то же время, обеспечивался полный диапазон изменения оборотов.
Возможно, к нижнему по схеме выводу R2
придется подключить небольшой резистор, ограничивающий минимальные обороты двигателя. Если тиристор VS1 будет сильно греться, его
нужно установить на теплоотвод.

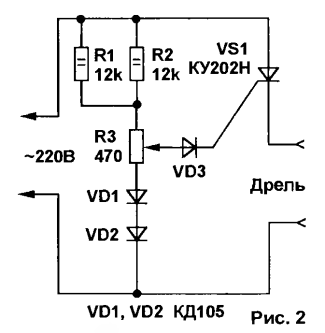

Упрощенный вариант регулятора оборотов показан на рис.2. Если в патрон электродрели зажать насадку-
отвертку, с помощью этого регулятора можно закручивать винты и шурупы (саморезы).
В. Новиков
Радиомир 2006/05
