Автоматический регулятор влажности.
Автоматический регулятор влажности позволяет поддерживать влажность воздуха в диапазонах 20...55 и 50...90 % с точностью 1,5 и 1 %
соответственно при отклонении напряжения питания не более чем на -20 % от номинального. Применять такие регуляторы целесообразно в
овоще- и зернохранилищах, на животноводческих фермах, в быту и медицинских учреждениях.

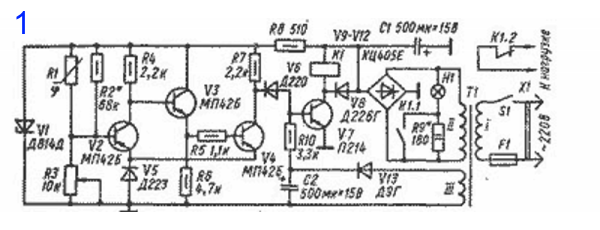

Регулятор состоит из гигрометрического датчика - гигристора R1, порогового устройства - триггера Шмитта на транзисторах V2-V4, усилительного
каскада V7 и блока питания (рис.1).
С увеличением влажности сопротивление R1 уменьшается, и отрицательное напряжение на базе транзистора
V2 увеличивается. При достижении на базе V2 порогового напряжения, такого, как на диоде V5, триггер переключится и транзистор V4
закроется. Это вызовет увеличение базового тока транзистора V7, благодаря чему он откроется, реле K1 сработает и включит своими контактами
К1.2 исполнительный механизм увлажнителя.
При этом контакты реле K1.1 замкнут ограничительный резистор R9, и сигнальная лампа HI начнет светиться ярче.
Детали.
Реле К1 типа РПУ-2 или РПГ на 24 В; трансформатор Т1 выполнен на магнитопроводе ШЛ12 X 16: обмотка I содержит 5300
витков провода ПЭВ-1 0,1, обмотка II - 480 витков провода ПЭВ-1 0,21; сигнальная лампа HI типа КМ на 24 В и 35 мА.

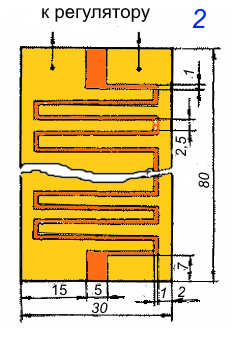

Гигристор выполнен из одностороннего фольгированного стеклотекстолита толщиной 1 мм. Конструкция гигристора показана на рисунке 2.
regul vlazhnosti
После вытравливания изоляционной канавки шириной 1 мм электроды датчика обезжиривают, покрывают насыщенным раствором
хлористого лития или поваренной соли и просушивают. Его сопротивление при изменении влажности 20...55 % составляет 120...30 кОм. При
высокой влажности 50...95 % датчик выполняется из двустороннего стеклотекстолита без последующего покрытия раствором поваренной
соли.
Подсоединяют датчик к регулятору влажности экранированным проводом. Налаживание регулятора сводится к установке границ шкалы резистора
R3 подбором резистора R2. Для градуировки шкалы резистора R3 применяют промышленный психрометр, помещаемый вместе с датчиком в
камеру с изменяющейся влажностью. При различной влажности, определяемой с помощью психрометра, фиксируют положение движка
потенциометра R3, при котором срабатывает реле К.1. При эксплуатации регулятора влажности плату гигристора устанавливают вертикально. При
этом следует избегать конденсации влаги на плате.
