Прибор для проверки стабилитронов.
Очень часто источником радиокомпонентов у радиолюбителя является неисправная техника, взятая на разборку. Результатом разборки
оказывается «мешок» деталей, некоторые из которых непонятного назначения или нечитаемой маркировкой.

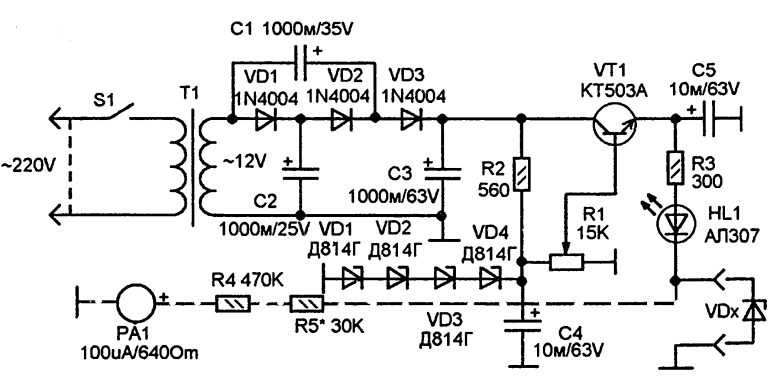

На рисунке в тексте этой статьи приводится схема очень несложного прибора не только для определения типа стабилитронов, но и проверки
напряжения стабилизации стабилитронов до 42 V. При подгонке схем стабилизаторов нужно точно знать напряжение стабилизации (Uст) нужного
стабилитрона, а оно в даже одинаковых типах стабилитронов с большим разбросом.
Схема прибора для проверки представляет собой источник питания на 50V, регулятор напряжения, индикатор наличия тока и разъем для
подключения испытуемого стабилитрона. Прибор питается от электросети.
Предусмотрены два способа определения и проверки напряжения стабилизации.
В первом способе проверки - по шкале нанесенной на
корпус
прибора вокруг ручки переменного резистора. Переменный резистор сначала устанавливают в положение минимального напряжения, затем
подключают испытуемый стабилитрон и постепенно увеличивают напряжение до момента зажигания индикаторного светодиода. По положению
ручки переменного резистора определяют напряжение стабилизации.
Для второго способа проверки нужен внешний вольтметр, например, цифровой мультиметер. Его подключают параллельно стабилитрону. В этом
случае действия аналогичны, - сначала установить ручку переменного резистора в минимальное положение, подключить стабилитрон, и плавно
поворачивать её. При этом показания мультиметра будут расти согласно повороту ручки, но в какой-то момент это рост замедлится и прекратиться
на точке Uст стабилитрона. А на табло мультиметра будет точное значение Uст.
Источник питания прибора сетевой. Используется миниатюрный трансформатор фирмы НR с выходной обмоткой
на 12V и ток 100mА. Чтобы получить на выходе получить 50V постоянки с трансформатора подается переменка на выпрямитель-умножитель на
три на диодах VD1 - VD3 и конденсаторах С1-С3. На конденсаторе С3 получается 12х1,4х3 = 50,4V.
Регулятор напряжения выполнен на транзисторе VТ1. Это типовая схема параметрического стабилизатора с регулирующим элементом на
биполярном транзисторе. Стабилизатор вырабатывает около 46V. На базу транзистора оно подается через регулятор на переменном резисторе
R1.
Испытуемый стабилитрон для проверки подключается через токоограничительный R3 и индикаторный светодиод НL.1.
А теперь о работе схемы.
Для проверки сначала R1 установлен в минимальное положение (крайне правое по схеме). Подключаем
испытуемый стабилитрон, и начинаем резистором R1 медленно увеличивать напряжение на нем. Пока оно ниже порога обратимого пробоя
стабилитрона ток через стабилитрон минимален и равен току утечки. Светодиод не горит. При достижении Uст начинается обратимый пробой
стабилитрона. Ток через него резко возрастает и светодиод зажигается. По шкале переменного резистора узнаем Uст
испытуемого стабилитрона. То же самое, но точнее, если в этой точке сделать измерение мультиметром. Так что если прибор планируется
использовать с мультиметром или другим вольтметром постоянного тока, то оцифровывать шкалу для переменного резистора не нужно.
Детали.
В приборе трансформатор можно использовать практически любой, с выходом на вторичной обмотке около 12V. Вполне вероятно что
подойдет трансформатор ТВК от старого телевизора, или трансформатор от какого-то сетевого адаптера, от источника питания неисправной
портативной магнитолы и т.д. В общем-то, если есть возможность для проверки использовать лабораторный источник питания, то схема
окончательно упрощается, так как нужна будет только цепь R3-НL1. Но это не всегда удобно, так как лабораторный источник может быть «занят
другими делами», да и очень-то они громоздкие.ну и клеммы для подключения стабилитрона.
Диоды 1 N4004 можно заменить отечественными, например, КД105. Использованы 1 N4004 потому что сейчас они самые доступные и
недорогие.
Транзистор КТ50ЗА можно заменить любым биполярным n-р-п транзистором, выдерживающим не ниже 60V.
Тип светодиода значения не имеет, - обычный индикаторный светодиод красного цвета.
Переменный резистор должен быть группы «А», то есть, с линейной регулировкой.
Можно дополнить прибор встроенным самодельным стрелочным вольтметром с верхним пределом 50V, (показано на схеме пунктирной линией).
Измерительную головку, то есть, микроамперметр, можно использовать любую, как самостоятельную, так и от АВО-метра или тестера, какого-то
другого прибора. Важно чтобы шкала была удобочитаемая. Сопротивления R4 и R5 показаны применительно к микроамперметру с
током полного отклонения стрелки 100 мкА, и сопротивлением рамки 640 Ом, при условии, что должен получиться вольтметр с полным
отклонением стрелки 50V.
Радиоконструктор 2011/03>
"Прибор для проверки стабилитронов".
