Преобразователь 6 В в 12 В.

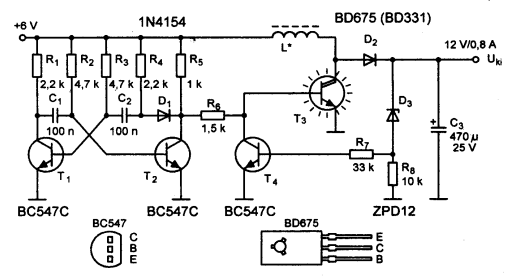

Преобразователь 6 В в 12 В предназначен для питания автомобильных аксессуаров от мотоциклетного аккумулятора. Схема преобразователя
показана на рисунке.
На транзисторах Т1 и Т2 собран мультивибратор, генерирующий на частоте 1,5 кГц. С коллектора Т2 управляющее напряжение через резистор R6
подается на мощный ключевой составной транзистор Т3, который замыкает на землю катушку индуктивности L1. После размыкания Т3 катушка
отдает накопленную энергию через диод Шоттки D2 в конденсатор С3, заряжая последний до 12 В. Cтабилитрон D3 на 12 В совместно с Т4
шунтируют эмиттерный переход Т3, обеспечивая стабилизацию выходного напряжения.
L1 индуктивностью 20..30 мГн мотают проводом ПЭВ-0,5 - 80 витков на ферритовом тороиде 40х24х16 мм; Т3 крепят на эффективном
теплоотводе.
