Беспроводная зарядка своими руками.

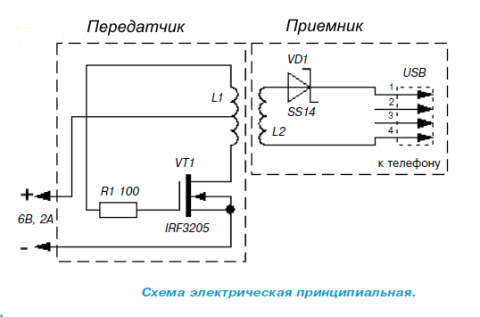

Схема беспроводной зарядки совсем несложна (см. рис.), и собрать ее под силу даже начинающему. Нужно только немного терпения. Схема состоит из двух частей. Логически они разделены пунктирной линией. Слева расположен передатчик зарядки, выполненный по схеме блокинг - генератора. Он выдает прямоугольные импульсы высокой частоты в катушку L1, создавая, таким образом, электромагнитное поле высокой частоты. Частота, кстати, не очень высокая — десятки килогерц.
Справа расположена приемная часть беспроводной зарядки, подключаемая к телефону. Она состоит из приемной катушки L2, на которую созданное передатчиком
поле наводит ЭДС, и выпрямительного диода VD1, выпрямляющего напряжение.
Приемник подключается к мобильному телефону с помощью стандартного USB разъема. Конечно, приемник можно подключить и напрямую
к телефонному аккумулятору, но, во-первых, не у каждого аппарата получится добраться до аккумулятора, а во-вторых, такое подключение может
ему повредить. Дело в том, что в телефоне есть контроллер аккумуляторного заряда, который следит за процессом заряда и не
дает батареи перезарядиться, что порой приводит его к выходу из строя и даже воспламенению. Помимо этого контроллер выдает
сведения о степени заряда батареи на дисплей. Если подключить беспроводную зарядку непосредственно к аккумулятору,
то можно лишиться этих двух, на мой взгляд, совершенно необходимых функций.
Теперь о том, как изготовить главные компоненты нашей беспроводной зарядке — катушки передатчика L1 и приемника L2.
Для L1 понадобится медный провод в лаковой изоляции, диаметром 0,5 — 0,7 мм. Наматываем его на оправку
диаметром 7 — 10 см. Материал оправки — любой неметаллический: оргстекло, картон, тонкая фанера, нефольгированные текстолит, гетинакс.
Мотаем 20 витков, делаем отвод — это будет средний вывод L1, после чего мотаем еще 20 витков. Витки желательно закрепить
клеем или герметиком. В крайнем случае можно использовать обычный канцелярский скотч. Переходим к L2.

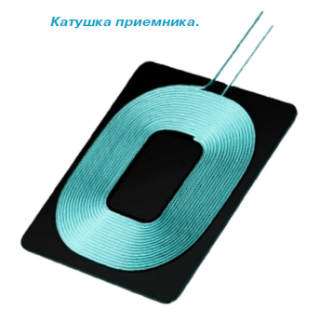

Для нее берем такой же провод, диаметром 0,3 —0,4 мм. L2 содержит 20 витков. Она должна быть плоской, то есть наматываться
примерно так, как показано на картинке.
Катушки — это самая ответственная часть всей беспроводной зарядки, от качества их изготовления зависит
КПД зарядки, а значит, и время, за которое будет заряжаться ваш мобильный телефон.
Передатчик устройства подключается к любому источнику постоянного напряжения. Выходное напряжение такого источника должно быть не менее
5 — 6 В и с максимальным током 2 А.
"Левша" 2018/10
