УКВ приемник на микросхеме.

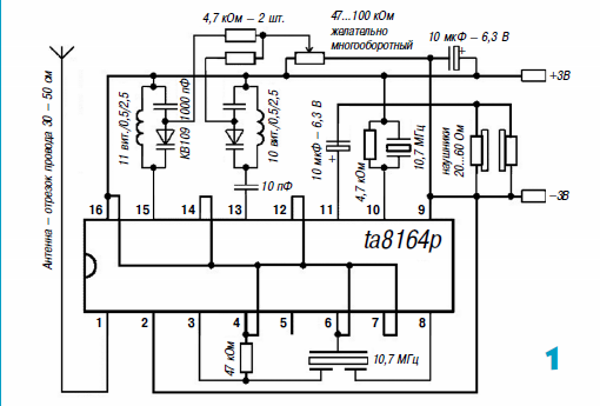

Схема УКВ приемника приведена на рисунке1.
Она кому-то покажется большой, а кому-то крохотной. Но поверьте, еще 10 — 15 лет назад УКВ приемники такого качества могли собирать лишь опытные радиолюбители и схема выглядела неприступной. Такой приемник никогда не был конструкцией для начинающих. В данном случае вся сложность скрыта разработчиками фирмы TOSHIBA в одном корпусе микросхемы. Поэтому такие приемники называют однокристальными. Нам остается лишь добавить к микросхеме несколько деталей и катушек, чтобы приемник заработал. Постараемся как можно проще описать процесс сборки этого УКВ приемника, не осложняя техническими терминами и теорией работы.
Основой приемника является микросхема ta8164p (или TA8164P, кому как нравится; разумеется, все буквы латинские). Она доступна
в продаже, и ее цена составляет около 20 — 30 руб. Существует и ее аналог, устаревшая микросхема TA2003. Большим преимуществом
для начинающих является традиционный шаг выводов у микросхемы (2,54) в отличие от более функциональных кристаллов, у которых «узкий» шаг.
Для защиты от перегрева микросхемы приобретите под нее соответствующую 16 контактную панель и без лишних опасений паяйте ее.

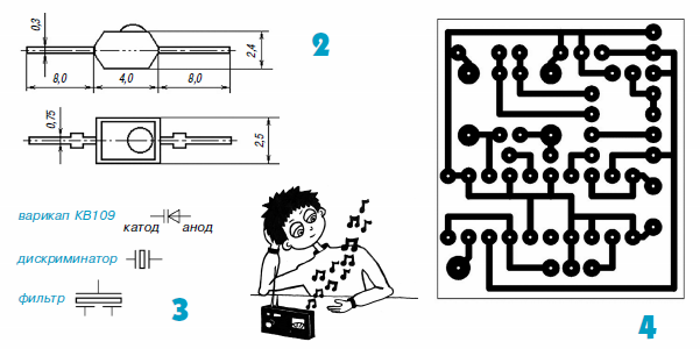

Кого-то могут смутить малораспространенные элементы, подписанные на схеме как КВ109 и 10,7 МГц. Под КВ109 понимается элемент варикап,
который изменяет свою емкость при изменении напряжения на его выводах. В зависимости от буквенного индекса, варикапы КВ109 маркируются
соответствующей цветной точкой. Например, КВ109А маркирован белой точкой. В нашей схеме можно использовать варикапы с любым буквенным
индексом. Ножка со стороны маркировки является анодом, а ножка со стороны выпуклой метки — катодом.
Если внимательно посмотреть схемный рисунок, то элементы с маркировкой 10,7 МГц отличаются между собой по количеству выводов. С двумя выводами
элемент можно назвать кварцевым резонатором, но его правильнее называть дискриминатором. В продаже представлена широкая номенклатура
таких изделий.
