Предварительный усилитель с темброблоком
схема.
Предлагаемый простой и надежный предварительный усилитель с темброблоком с регулировкой тембра НЧ и ВЧ, который можно применить практически в любой звукоусиливающей аппаратуре, может собрать даже начинающий радиолюбитель.
Предварительный усилитель с темброблоком имеет три переменных резистора:
- регулировка нижних частот (ВАSS);
- регулировка высоких частот (ТREBLE);
- регулятор громкости (VOLUME).
Технические характеристики
Напряжение питания 6...15 В.
Ток покоя, не более 5 мА.
Максимальный ток потребления 30 мА

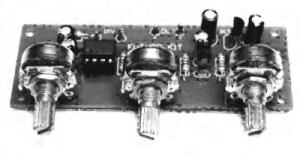

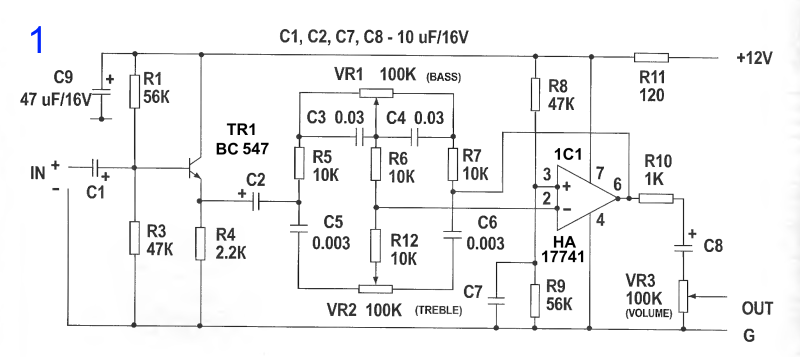

Общий вид предварительного усилителя показан на фото, а схема электрическая принципиальная - на рис.1.
Принцип действия
Сигнал, поданный на входные контакты усилителя (1N), предварительно усиливается транзистором ТR1. С выхода транзистора (правый по схеме
вывод конденсатора С2) он поступает на простейшие фильтры низкой и высокой частоты (НЧ и ВЧ).
Усиление сигнального напряжения НЧ и ВЧ регулируется потенциометрами VR1, VR2 и через резисторы R6, R12 сигнал
поступает на вход микросхемы операционного усилителя 1С1
Микросхема 1С1 усиливает сигнал, поданный на ее вход 2, и с вывода 6 микросхемы снимается сигнальное напряжение, который через разделительный
конденсатор С8 поступает сначала на регулятор общей громкости VR3, затем (контакты ОUТ) на вход усилителя мощности.

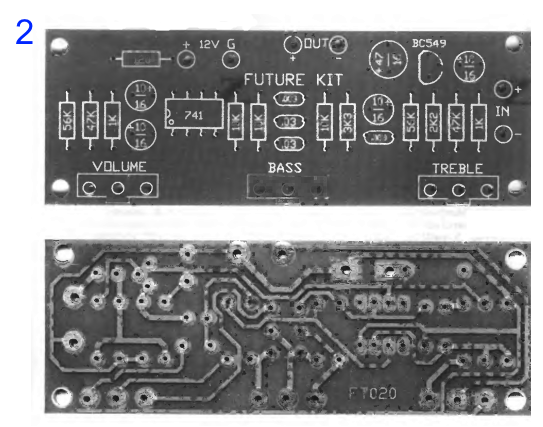

Конструктивно предварительный усилитель с темброблоком выполнен на печатной плате из фольгированного стеклотекстолита размером 32х87 мм (рис.2);

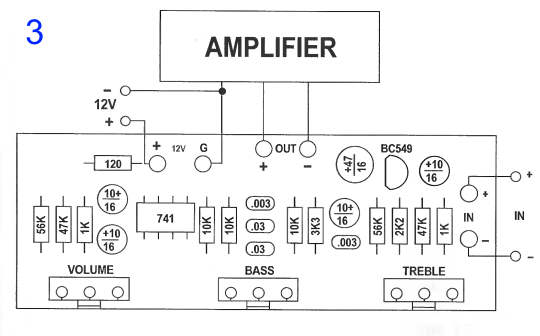

расположение деталей на плате - рис.3.
Ю.Садиков
Радиоаматор 2006/06
